Rapportering av impulsivt undervattensbuller
Från människors aktiviteter till havs.
HaV rapporterar data
Havs- och vattenmyndigheten (HaV) rapporterar årligen data till Ices impulsiva bullerregister. Data levereras till HaV från aktörer som till havs genomför aktiviteter som genererar impulsivt undervattensbuller. Vi når dock inte alla aktörer i vår efterfrågan av data, så därför uppmuntrar vi alla som genomför bullrande aktiviteter till havs att rapportera in sina data till oss, enligt instruktion på denna sida.
De aktiviteter som ska registreras har definierats av EU:s tekniska expertgrupp för undervattensbuller (TG-Noise) och är:
Explosioner
- mTNTeq > 8 g eller
- Lp,0-topp > 187 dB re 1 µPa2 vid 1000 m eller
- LE vid 1000 m >164 [dB re 1 µPa2s]
Slagpålning
- LE > 142 dB re 1 µPa2 på 750 m eller
- Lp,0-topp > 164 dB re 1 µPa2 på 750 m eller
- hammarenergi i kilojoule [MJ]
Seismiska luftkanoner
- LS,0-topp >209 dB re 1 μPa2m2
RG (high resolution geophysical) källor
- Källstyrka LS,0-topp > 209 dB re 1 µPa2m2
Sonarer och akustiska sälskrämmor (frekvens under 10 kHz)
- Källstyrka LS > 176 dB re 1 μPa2m2
Andra impulsiva källor
- Energikällstyrka LS,E >186 dB re 1 μPa2m2s
Vilka data ska samlas in?
Den information som är obligatorisk att rapportera är
- start- och slutdatum då aktiviteten ägde rum,
- plats (helst punktposition i WGS84 och om det saknas i Ices-subrutor)
- typ av aktivitet (enligt definitionen i punktlistan ovan)
- en uppskattad källstyrka fördelat på fem kategorier från mycket låg till mycket hög enligt matrisen nedan
- eventuell förekomst av bullerdämpande åtgärder i samband med pålning och uppgifter relaterat till detta

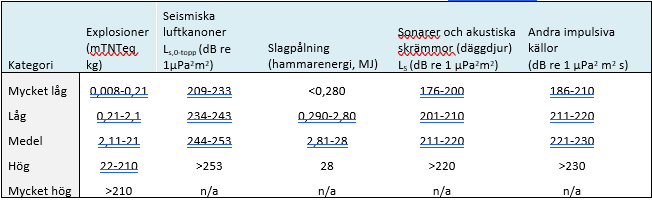

Uppskattad källstyrka anges från mycket låg till mycket hög enligt nedan matris. Klicka för större bild.
Utöver dessa obligatoriska data finns ytterligare frivillig information som gärna får fyllas i för en mer detaljerad rapportering. Eventuella uppgifter om fartygets ID, platsnamn och syfte sprids dock inte utan används endast vid behov av Havs- och vattenmyndigheten för vidare analys.
Vi önskar bästa möjliga geografiska och tidsmässiga precision för var och när aktiviteten utförts. Därför önskar vi i första hand att ni anger koordinater.
Om exakta koordinater saknas kan ID för Ices rutindelning av havet anges. Det som då ska anges är ID för subrutor som är Ices-rutor indelade i 9 subrutor, där rutornas ID får en ny siffra i slutet mellan 1-9 som anger subrutornas ID.
Shapefiler som visar Ices rutindelning med ID finns här.
Zip, 517.5 kB.
Så här får du fram rutindelningen med ID i ArcMap

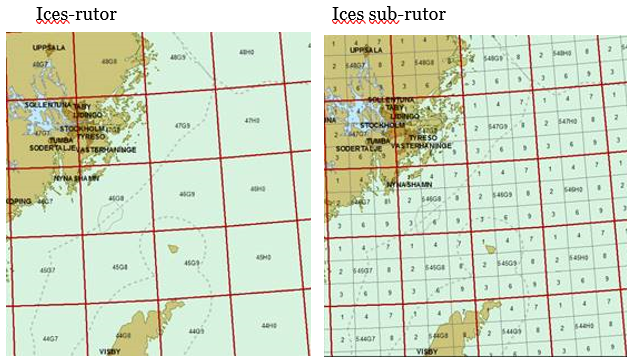

- Öppna filen ICES_rectangles.shp i GIS. Högerklicka och välj ”Label Feature”. Varje ruta får då sitt ID utmärkt i kartan (Alltid 4 tecken, exempelvis 46G9, se bild 1 nedan).
- Öppna filen Sub_rectangles.shp i GIS. Högerklicka och välj ”Label Feature”. Ändra sen i Label Properties (högerklicka och välj Properties. I fliken Labels välj Expression) och byt från OBJECT-ID till sub_str. Då syns även siffrorna 1-9 som ger subrutornas ID, exempelvis 46G91 (som indikerar subruta 1 inom ruta 46G9). Se bilderna nedan. Observera att subrutans nummer 5 står direkt till vänster om rutans ID, men den hör alltså inte till rutans ID utan ska bara anges i slutet om det är subruta 5 där aktiviteten utförts.
Rapportera in era data
Varje höst rapporterar HaV föregående års data till Ices bullerregister. Därför behöver vi leverans av föregående års data senast den första veckan i september varje år.
Spara ner och fyll i detta rapporteringsformulär.
Excel, 93.7 kB.
Skicka formuläret till agnes.ytreberg@havochvatten.se. Kontakta oss gärna om ni har frågor.
Varför behöver vi data?
Krav på övervakning av impulsivt undervattensbuller till havs ställs bland annat genom havsmiljödirektivet. Läs mer om övervakningen, bakomliggande krav samt hur data används i vår beskrivning av övervakningsprogrammet Impulsivt undervattensbuller.
Resultatet från tidigare års rapporteringar med svenska data från 2015 och framåt hittar du här.
